模拟自然界的考验：雷电冲击高压发生器厂家推荐与设备解析

雷电冲击电压试验，旨在模拟电力设备在运行中可能遭受的雷电过电压或操作过电压，以考核其绝缘强度。这项试验对于确保设备在电网中的安全运行至关重要。雷电冲击高压发生器作为产生标准雷电波（如1.2/50μs电压波）的核心设备，其性能的优劣直接关系到试验结果的有效性。武汉特高压电力科技有限公司（以下简称“武汉特高压"）针对这一专业领域，开发了多款雷电冲击电压发生器，其设计遵循相关国际与国家标准，并着重考虑了实际试验环境下的可操作性与数据可靠性。

‌一、 设备工作原理与系统构成‌

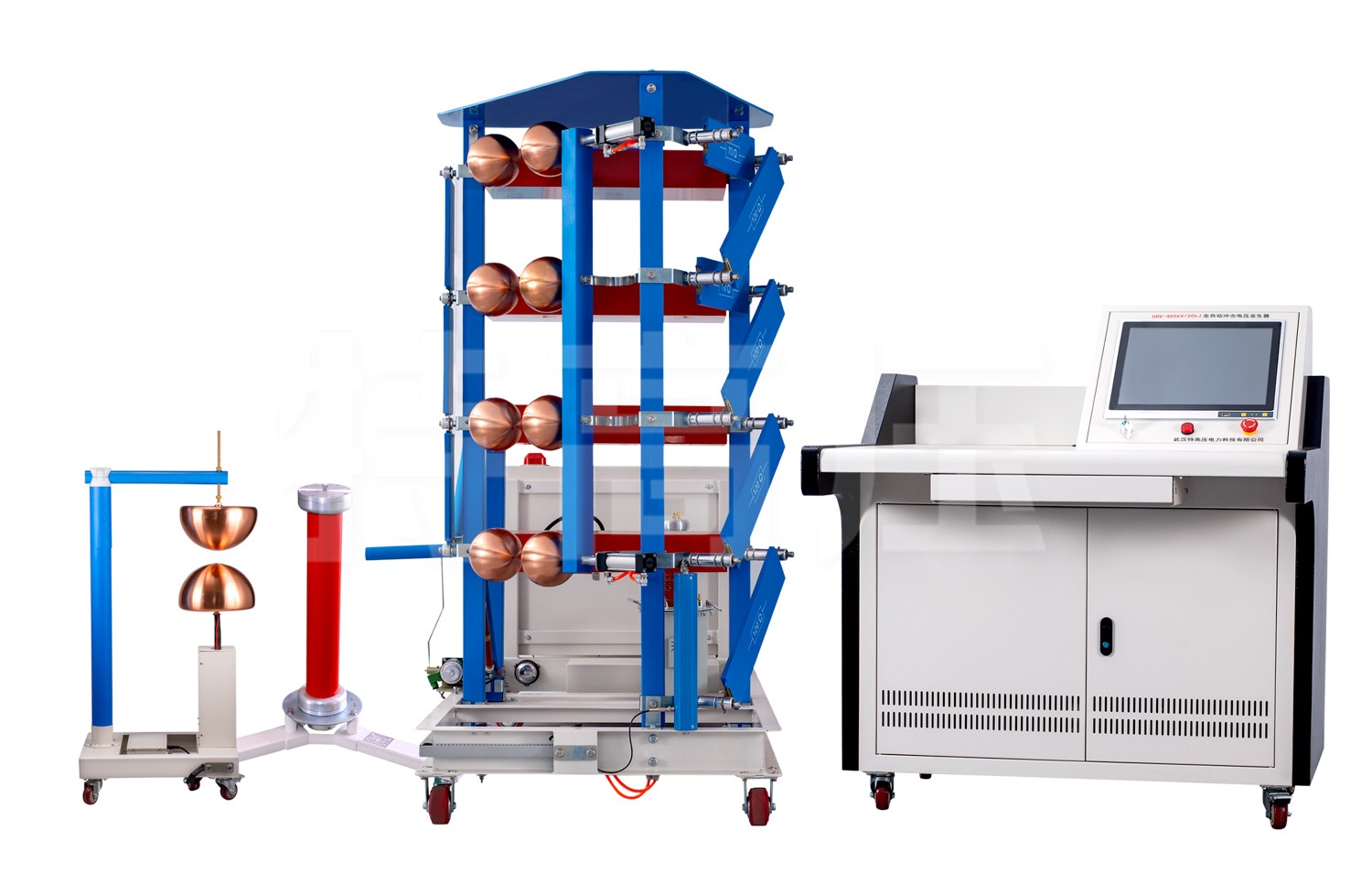

武汉特高压的雷电冲击高压发生器，通常采用经典的（Marx）发生器电路或多级串联充电、并联放电的原理。系统主要由以下几个核心部分构成：

1. ‌充电单元‌：包含直流高压电源和充电电阻。直流高压电源以恒流方式对各级脉冲电容器进行充电，充电电压稳定可调，为后续放电储备能量。

2. ‌脉冲形成单元‌：这是发生器的核心，由多级脉冲电容器、波头电阻、波尾电阻及球隙开关（或可控硅开关）组成。通过精密的电阻电容匹配，可以形成符合标准要求的雷电全波、截波等冲击电压波形。

3. ‌触发与控制单元‌：负责控制充电过程、触发球隙放电，并监控整个系统的状态。先进的数字触发系统能确保放电的同步性与重复性，减少分散性。

4. ‌分压器与测量系统‌：配备专用的冲击电容分压器或阻容分压器，用于从高压侧采集信号。测量系统包含高性能的数字示波器或集成化的数字记录仪，用于准确捕捉并分析瞬态的冲击电压波形参数，如峰值、波前时间、波尾时间等。

5. ‌安全保护与接地系统‌：设备集成完善的过压、过流、闪络保护电路，并在设计中强调一点接地的重要性，确保在高压放电时，操作人员与周边设备的安全。

‌二、 关键技术特点与性能关注点‌

1. ‌波形产生能力与调节范围‌：设备能够稳定产生标准的1.2/50μs雷电全波冲击电压，部分型号还可通过调节波头、波尾电阻，产生操作冲击波或用户定制的非标准波形。输出电压等级覆盖从数百kV到数千kV，形成系列化，以满足不同电压等级试品的试验要求。波形参数，特别是波前时间的控制能力，是衡量发生器设计水平的关键。

2. ‌高效率与低能耗设计‌：采用恒流充电技术，充电效率相对较高。部分型号引入了能量回收或级间效率优化设计，旨在减少对电网的冲击和运行能耗，这对于需要频繁试验的场合具有实用价值。

3. ‌同步触发与高重复率‌：采用稳定的触发系统，确保多级球隙或开关能够可靠、同步地动作，这是获得干净、一致波形的基础。对于需要进行大量重复试验（如统计耐受电压试验）的用户，发生器具备一定的重复放电能力，缩短试验周期。

4. ‌测量系统的准确性与集成度‌：配套的分压器经过精密标定，确保转换系数的准确性。测量系统通常具备高采样率和带宽，能完整捕获纳秒级的瞬态波形。数据自动记录、波形参数自动计算（峰值、T1、T2等）以及波形比对功能，提升了试验的自动化水平和数据处理效率。

5. ‌模块化与可扩展性‌：发生器主体常采用模块化设计，通过增加或减少级数，可以在一定范围内灵活扩展输出电压。这种设计也便于设备的运输、安装和维护。

‌三、 系统功能与操作考量‌

为适应现代实验室和试验站的需求，武汉特高压的产品在系统功能上进行了整合：

• ‌智能化控制界面‌：配备触摸屏或计算机控制软件，用户可直观设置充电电压、波形参数、试验次数等。实时显示充电状态、各级电压、系统自检结果及安全联锁状态。

• ‌试验流程自动化‌：可编程自动试验流程，实现自动充电、触发、测量、数据保存、降压的循环，减少人工干预，提高试验的一致性和安全性。

• ‌数据管理与报告生成‌：所有试验波形和关键参数自动存储，并可通过网络或USB接口导出。配套的后期分析软件支持数据回溯、波形叠加对比、生成符合规范的试验报告模板。

• ‌安全联锁与防护‌：具备门禁联锁、紧急停机、接地状态监测等多重硬件和软件安全保护，确保在误操作或异常情况下能迅速切断高压，保障人身与设备安全。高压区域有明确的物理隔离和警示标识设计建议。

‌四、 应用场景与选型参考‌

该系列雷电冲击高压发生器主要适用于：

• ‌高压电器制造厂‌：用于变压器、互感器、断路器、绝缘子等产品的型式试验和出厂试验。

• ‌电力科研机构与高校‌：进行电气设备绝缘材料、结构在冲击电压下的特性研究。

• ‌电力设备质检中心‌：承担第三方认证检测任务，依据国家标准对设备进行绝缘考核。

• ‌大型电力用户‌：对重要设备（如大型变压器）进行交接验收试验。

用户在选型时，应首要明确自身试验电压、试品最大电容负载、以及所需波形种类（全波、截波）等核心参数。此外，实验室的空间布局、电源容量、接地条件以及未来可能的升级需求，也应纳入综合考量。武汉特高压的技术人员通常可在售前阶段，根据用户提供的具体试验标准与试品参数，协助进行设备配置方案的可行性分析。

‌五、 技术支持与服务理念‌

对于此类复杂的高压试验系统，持续的技术支持至关重要。武汉特高压提供的服务贯穿设备全生命周期：

• ‌售前咨询与方案设计‌：基于用户需求，提供初步的技术方案与布局建议。

• ‌安装调试与培训‌：派遣工程师现场指导安装、进行系统调试，并对用户操作和维护人员进行系统培训，确保其掌握安全操作规程和日常维护要点。

• ‌售后服务与备件供应‌：提供明确的质保承诺，建立技术响应渠道。供应常用的易损件和备件，以缩短可能的维修等待时间。

• ‌计量与校准建议‌：提供测量系统（特别是分压器）的周期性校准指引或服务，保障长期测量的溯源性。

‌结语‌

雷电冲击高压发生器是衡量高压电气设备绝缘性能的“考官"。在选择时，设备的波形达标能力、运行的稳定性、测量的准确性以及厂家全面的技术支撑，是比单一价格因素更值得深入评估的维度。武汉特高压电力科技有限公司通过其系列化产品和技术服务体系，展现了其在该专业领域的解决方案提供能力。对于有此类试验需求的单位，建议在决策前，详细研究技术资料，考察类似用户案例，并尽可能要求进行关键性能指标的演示验证，从而选择到与自身试验任务相匹配的可靠设备伙伴。
