绝缘油的介电强度测试，是评估其绝缘性能的一项基础且常规的试验。其物理原理是在标准化的油杯内，两个特定形状和间距的电极之间充满待测油样，然后以恒定的速率在两电极间施加工频交流（或直流）电压，直至油样发生击穿（形成明显导电通道，电流陡增），此时的电压值即为该油样的一次击穿电压。通过重复数次测试并取平均值，得到该油样的介电强度。
这项测试之所以重要，是因为绝缘油的击穿电压对其内部存在的微量水分、纤维素颗粒、金属微粒、气泡等杂质非常敏感。这些杂质会在电场作用下极化、聚集，形成“小桥"，显著降低油间隙的绝缘强度。因此，击穿电压的下降，往往是油品受潮、污染或劣化的早期和综合信号，可作为对油质进行更深入分析（如色谱、微水、酸值）前的快速筛查。
依据国家标准（如GB/T 507）或国际标准（如IEC 60156），绝缘油介电强度测试需遵循严格的程序，测试仪的设计需满足这些标准规定：
油样准备：从设备中取出具有代表性的油样，注入清洁干燥的采样瓶。测试前，油样需在试验室静置足够时间，使气泡逸出。油杯和电极必须按照标准方法清洗、烘干。
油杯与电极：标准油杯通常由透明材料制成，便于观察。电极多为球形或球盖形，电极间距通常为2.5毫米，并需定期检查和校准。
测试程序：
将处理后的油样沿杯壁缓缓注入已调好极距的油杯，避免产生气泡。
仪器启动后，以通常为2 kV/s或3 kV/s（根据标准）的速率平稳升压。
当油隙发生击穿时，仪器内部的检测电路会迅速动作，切断高压并记录下此次击穿电压值。
静置片刻（或启动油杯磁力搅拌），让击穿产生的碳粒分散，然后重复升压过程。通常需进行6次有效测试。
结果计算：剔除第一次击穿电压值（可能存在剩余气泡影响），取后续5次有效击穿电压的算术平均值，作为该油样的介电强度，单位通常为kV。

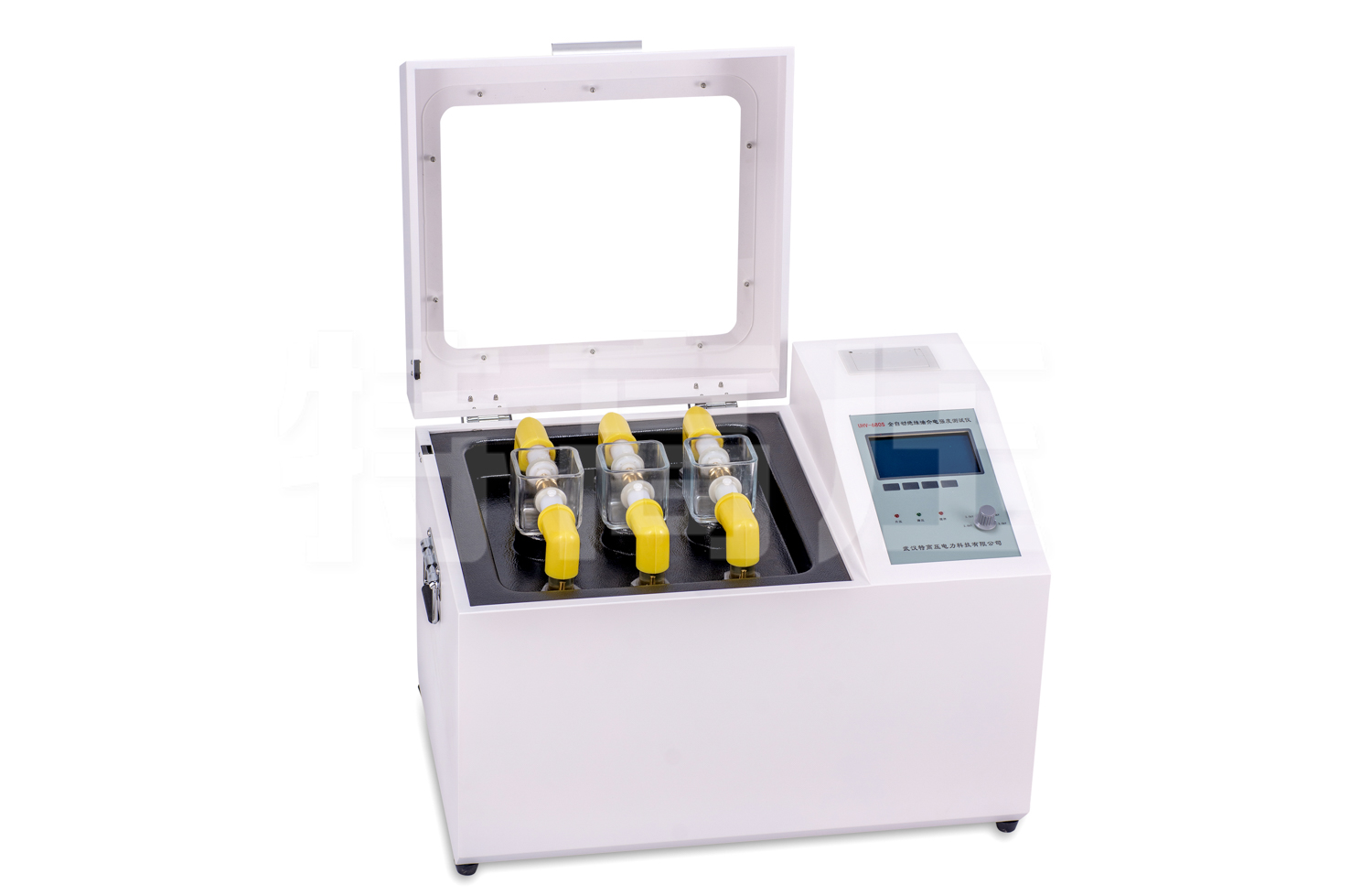

一台符合要求的自动测试仪通常包括：
高压发生与控制单元：这是仪器的核心，负责产生0-80kV（或更高）的可调工频高压。关键部件包括高压变压器、调压器和控制系统。控制系统通常采用微处理器，实现升压速率精确控制、过流保护和电压稳定输出。
检测与判断单元：用于实时监测高压回路电流。当击穿发生时，回路电流会瞬间增大。检测单元能快速、准确地捕捉到这一突变，并立即触发保护，同时锁存当前的电压值作为击穿电压。先进的仪器具有较高的检测灵敏度，能可靠分辨真正的油隙击穿与外界干扰。
人机交互界面：通常配备液晶显示屏和键盘/触摸屏。操作者可在界面上设置升压速率、静置时间、测试次数等参数，并实时观察升压曲线、电压值和测试次数。
测试油杯仓：一个安全、便于操作的空间，用于放置标准油杯，并与高压电极可靠连接。
数据管理与输出：自动计算平均值和离散系数，存储多次测试结果，并可通过内置打印机或USB接口输出测试报告。
仪器的关键特性体现在：升压速率的线性度与准确性、击穿检测的灵敏性与抗干扰能力、测试过程的自动化程度（自动升压、击穿判断、静置计时、结果计算）以及操作的安全性（如高压仓门安全联锁、接地保护）。
该仪器广泛应用于：
电力公司（变电站）：用于运行中变压器、互感器等设备的绝缘油定期预防性试验，监测油质变化趋势。
变压器制造与维修厂：对新油入库检验、设备注油前的油品验收以及检修后换油的性能验证。
石油化工企业及油品实验室：对绝缘油产品进行出厂检验和质量控制。
数据解读：
介电强度值：需与设备运行规程要求或新油标准（通常不低于35kV/2.5mm或更高）进行比较。低于限值表明油品绝缘性能已不能满足要求。
击穿电压的分散性：如果六次击穿电压值之间差异过大（离散系数大），可能表明油样混合不均匀，或含有不稳定的污染物质。
面对不同型号的测试仪，可以考虑以下几点：
测试电压范围与精度：输出电压范围应满足最高测试要求（如80kV），电压测量和升压控制需有良好的精度。
自动化与智能化水平：是否实现全过程自动控制，操作是否简便，报告生成是否便捷。
安全防护设计：是否具备高压仓门联锁、接地警告、过流保护等多重安全措施。
设备可靠性与维护便利性：关键部件（如高压变压器、油杯）的质量，以及日常维护是否简便。
符合标准情况：仪器设计与功能是否符合主流国家标准或国际标准的要求。
武汉特高压电力科技有限公司致力于为电力设备的状态评估提供可靠的测试工具。绝缘油介电强度测试仪作为油质监督的常规仪器，其价值在于提供了一种快速、直接判断油品基本绝缘性能的方法。定期、规范的测试，能够及时预警油质劣化风险，为制定针对性的滤油、换油或设备检修策略提供基础依据，是守护油浸设备内部绝缘安全的一道重要技术屏障。
